石材作為一類高檔裝飾材料，被大家所鐘愛。“返堿（泛堿）”是一直在石材護理人目前談論最多的一個詞眼。

為什么石材會返堿？

返堿與潮濕共生，石材返堿產(chǎn)生的三要素：水、水泥、石材的多孔性。

■ 水泥

石材返堿，這些堿性物質(zhì)并不是來自石材自身，而是來源于石材背后的水泥。所以返堿問題絕大多數(shù)發(fā)生在采用水泥粘接的石材表面。使用粘接劑、或者干掛等方式安裝的石材，極少可能會發(fā)生返堿。水泥的成分復雜，但其中的氫氧化鈉、氫氧化鈣等，是形成返堿的主要物質(zhì)。

■ 石材的多孔性

天然石材的材質(zhì)特點，是其中密布著納米級、微米級的微孔、微裂隙。這些結構，是堿性物質(zhì)、水等進出石材的通道。

■ 水、潮濕

水，作為溶劑出現(xiàn)，是使返堿問題發(fā)生的最主要的“推手”，也可以說是“罪魁禍首”。

潮濕環(huán)境中的返堿

返堿的發(fā)生過程

■ 使用水泥作為粘接材料安裝的石材，在潮濕前提下，水泥中的堿性物質(zhì)溶解到石材中，沿著石材微孔微裂隙結構，在毛細作用和水的蒸騰作用力帶動下，往石材表面析出。當這些堿性物質(zhì)析出石材表面后，會隨時間推移，發(fā)生兩種變化：一是凝結，水將堿性物質(zhì)帶到石材表面迅速蒸發(fā)，堿性物質(zhì)凝結沉淀在表面，形成粉末狀物質(zhì)。是返堿的初級階段，易清洗。二是變質(zhì)和固化，氫氧化鈉、氫氧化鈣是活潑的強堿性物質(zhì)，易和空氣中的二氧化碳、硫化物等發(fā)生化學反應，生成碳酸鈣、硫化物等化合物，逐漸固化，難以清洗。和初級階段的返堿性質(zhì)并不一樣，我們將其稱為“白華”。

石材返堿，預防大于治理

■ 石材安裝之前，全面有效防護，遏制石材返堿

1. 根據(jù)石材的類別與物質(zhì)特征有效選擇并做好石材防護，石灰變質(zhì)巖選擇防護劑需要具有抗堿功能。

2. 濕鋪石材底面分開，防護劑用于石底既要防堿抗鹽，又要不影響粘接力（如：BS H2O、A-16S等)，不可因為有過“防水背膠”而省略石底防護，用于石灰石表面既要防水，還要防堿(如：SOL170等)；

3. 對于碳酸鹽類石材，特別是比較松軟的大理石，切忌使用甲基硅酸鈉一類強堿性防護劑（普通水溶性防護劑）；使用弱堿性環(huán)保型高端水溶性防護劑，一定要適時擦去殘留石面的堿霧；

4. 防護前，保證石材完全干凈干透，不要殘留水分于石材內(nèi)，不達此條件，寧可不做防護，不可野蠻強求。

5. 實施防護一定要均勻飽和，要因石材吸水率不同確定不同的用量；

6. 防護好后，保證科學架空養(yǎng)生，切忌烘干搶食。

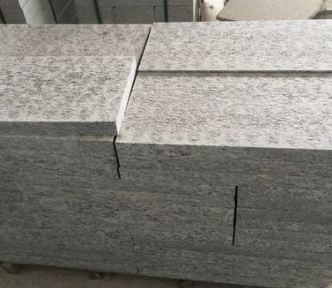

花崗巖貼面泛堿現(xiàn)象

■ “一”　防“三”　堵

1. 不要用甲基硅酸鈉之類的防潮劑來充當石材的防護劑

這種防潮劑不但耐久度很差，而且它自身還會水解出堿性成分，自己就成了返堿的病因。石材上還是要選擇含有機硅和硅氧烷成分的專業(yè)防護劑。

2. 刷防護只討論“做了沒做”是毫無意義的。

用量不足，或者胡亂涂刷，刷得不均勻，做了也等于沒做。刷防護劑一定要“全覆蓋、無死角、用量足”。

石材防護

■ 防護也是一個“堵”的技術，它堵塞的主要是石材表層和側(cè)面的微裂隙、微細孔。

①從背面堵：石材背膠很重要，做好的話，能把石材背面密封住，隔開了底部堿性物質(zhì)進入石材的通道。

②研磨時堵：一些石材上可以整體刮膠后再研磨，堵塞石材微裂紋。研磨時，可以用特殊的磨片，封閉石材表面的微細孔。阻隔水和污染物。

③拋光時堵：盡量避免用酸性拋光材料減弱防護效果和改變石材表層結構。用封釉技術進行物理覆蓋，可更好地關閉表面的微細孔。

地面泛白

■ 拋光技術

不管是粉、劑、膏，這里面都含有酸性成分，靠化學刻蝕作用達到出光效果。但酸性成分一方面會損壞防護效果；另一方面也會損壞石材表層結構，使石材的孔隙擴大，長期用粉或者劑保養(yǎng)的大理石，會出現(xiàn)雞爪紋，就是因為這個原因。兩個原因疊加為水分進入石材創(chuàng)造條件,有水分的參與，返堿出現(xiàn)的幾率就更高。

因此，在拋光時最好還是使用封釉技術，用二氧化硅成分，在石材表面直接覆蓋一個堅硬致密的保護層。更徹底地堵塞石材表面微細孔，阻止水分和污染物進出石材。沒有水，返堿就不可能發(fā)生。

■ 掛裝

安裝石材，盡力采用掛裝，對于無法掛裝的地面，要盡量減少水量，有條件的可使用益膠泥作為鋪裝基料，切實減少和防止水泥中堿性物質(zhì)隨水分向上向外蒸發(fā)。

干掛技術

石材已出現(xiàn)返堿，該如何防治？

■ 防護劑的選擇

清洗或者預防返堿，涂刷防護劑都是一個關鍵的環(huán)節(jié)。防護劑的選擇上，除了目前大家熟知的油性防護劑、水性防護劑。其實還有一種效果更佳的防護劑類型，即有機氟防護劑。就效果而言：

有機氟防護劑>油性防護劑>水性防護劑

這是因為，普通的油性防護劑主要成分為有機硅，但有機氟防護劑則加入了氟元素，形成的分子鏈更牢固，防護效果和耐久性都更佳。當然，有機氟防護劑的缺點是成本較高，目前在國內(nèi)尚未大量普及。但是有能力接受的業(yè)主，不妨嘗試一下這種極佳的防護效果。

■ 治理方法

翻新時的防治

步驟一：研磨至150#，晾干24小時以上，使石材徹底干燥。

步驟二：使用優(yōu)質(zhì)油性防護劑，或有機氟防護劑，倒在地面上，用刮板攤開至足量、均勻。

步驟三：養(yǎng)生24小時以上，將表面清理干凈。

步驟四：用晶面機+百潔墊，細磨至3000#。

備注：若對防護有更高要求，可以在研磨過程中，在研磨水里加入水性防護劑，做基礎的防護處理。但是最后這道油性防護是必不可少的。

點評：此方法的關鍵在于將石材徹底晾干。另外，良好的防護處理能夠防水防污，而封釉技術也能對石材表面的微裂隙進行填補，起到隔絕水分和污染的作用。

拋光后的返堿處理

如果是拋光之后形成的返堿，又不準備翻新，可采取如下方法：

步驟一：使用洗地機，或晶面機+百潔墊，搭配石材皂液，或者搭配SINO石材清洗劑，進行整體的表面清洗。

步驟二：將水漿抽干。晾24~48小時，使石材徹底干燥。

步驟三：將滲透型防護劑或有機氟防護劑倒在地面上，用晶面機+百潔墊均勻拋磨，至防護劑吸收、干燥。做2~3遍。

步驟四：養(yǎng)生24小時以上。將表面清理干凈。

步驟五：用晶面機+百潔墊，做封釉處理。

點評：即便沒有出現(xiàn)返堿，此方法也可用于提前預防。通過深度清洗，去除返堿成分。且通過防護劑拋磨，滲入到石材表層，配合封釉技術，能夠起到阻隔水分，預防返堿的效果。
